200W激光清洗机

RFL-7C-0200

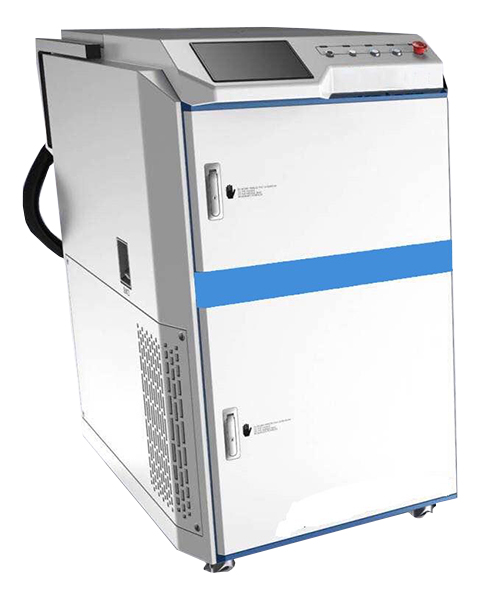

手持激光清洗机

1安全信息
感谢您选择莱盈RFL-7C-0200手持激光清洗机，本用户手册为您提供了重要的安全、操作、维护等注意事项。故在使用本产品之前，请先仔细阅读本用户手册。为了确保操作安全和产品的最佳状态，请遵守以下注意和警告事项。

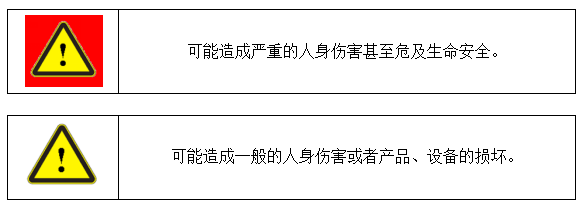

1.1安全标示

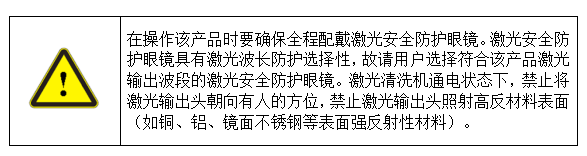

1.2激光安全等级
   根据欧洲标准EN 60825-1，条款9，该设备内部激光器属于4类激光器。该产品发出波长在1064nm或1080nm附近的激光辐射，且由于输出头辐射出的平均功率大于150W，会对直接或间接地暴露于这样的光强度下的眼睛和皮肤造成伤害。尽管该辐射不可见，光束仍会对视网膜或眼角膜造成不可恢复的伤害。在激光器运行时必须佩带合适且经过认证的激光防护眼镜。

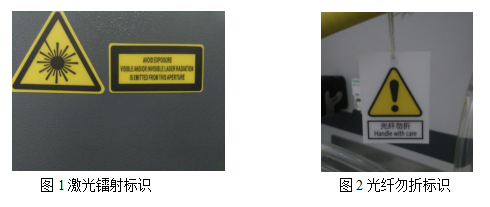

1.3安全标识

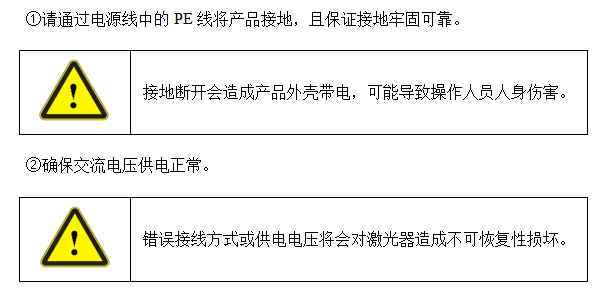

1.4电学安全
①请通过电源线中的PE线将产品接地，且保证接地牢固可靠。

2.激光清洗机产品介绍
   激光清洗设备是新一代表面清理的高科技产品。易于安装、操控和实现自动化。操作简单，接通电，打开设备，即可进行无化学试剂、无介质、无 尘、无水的清洗,可手动调整焦点，贴合曲面清洗，清洗表面洁净度高等优势，能够清除物件表面树脂、油污、污渍、污垢、锈蚀、涂层、镀层、油漆。
2.1设备特点
非接触式清洗，不损伤零件基体。
精准清洗，可实现精确位置、精确尺寸选择性清洗。
不需任何化学清洗液，无耗材，安全环保。
操作简单，通电即可，可手持或配合机械手实现自动化清洗。
清洗效率非常高，节省时间。
激光清洗系统稳定，几乎无需维修。
2.2 应用行业
船舶业    汽车配件   橡胶模具    高端机床   轮胎模具
 轨道     环保行业    其他

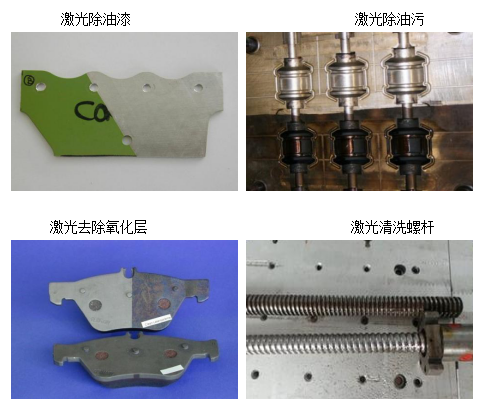

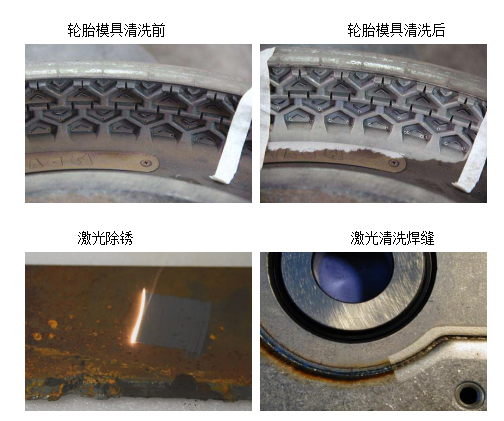

2.3 应用范围

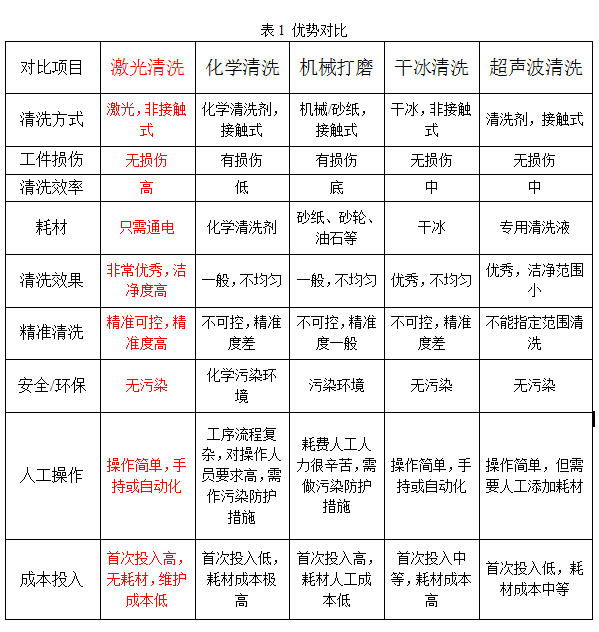

2.4 优势对比

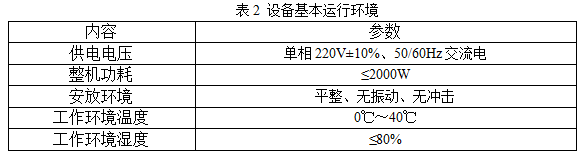

2.5激光清洗机运行环境
本产品基本的运行环境如下：

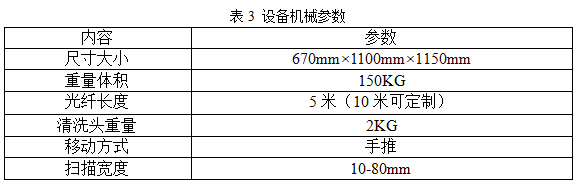

2.6激光清洗机机械参数

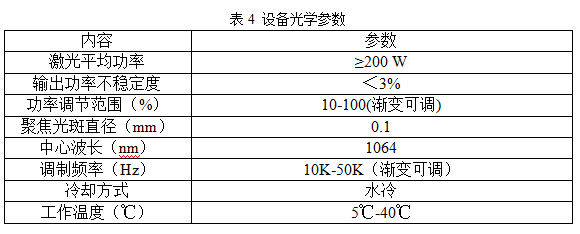

2.8激光清洗机光学参数

3激光清洗机安装与使用
3.1操作步骤：

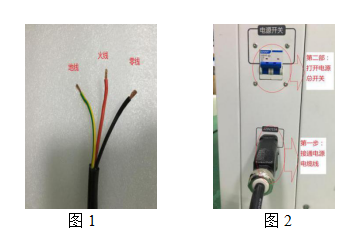

第1步：拿出电源线缆，接上220V/50Hz电源，红色接火线，黑色接零线，黄色接地线。
第2步：检查水箱水位，若水位过低，请加水后通电；若水位正常，向上拨动空开开关，整机通电，检查水箱是否正常工作。

第3步：按钮操作，如图3所示。
  1）将“急停”按钮复位；
  2）“电源”钥匙开关向右拧，接通控制系统电源，绿色指示灯亮；
  3）按下“激光”按钮，激光绿色按钮灯亮；

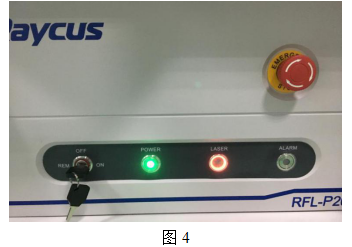

第4步：打开机柜开启激光器，如图4所示。
  1）检查“LASER”按钮是否复位，若未复位，请将“LASER”按钮复位；将“急停”按钮复位；
  2）“电源”钥匙开关向右拧，“POWER”绿色指示灯亮；
  3）按下“LASER”按钮，“LASER”红色指示灯亮；注意若“ALARM”指示灯亮，则激光器处于报警状态，请关机并与莱盈公司联系。

第5步：打开机箱上盖，取出清洗头，如图5所示。禁止将激光输出头朝向有人的方位，禁止激光输出头照射高反材料表面（如铜、铝、镜面不锈钢等表面强反射性材料）。

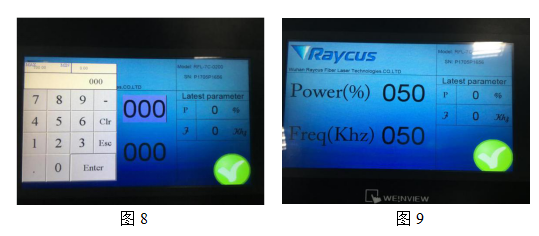

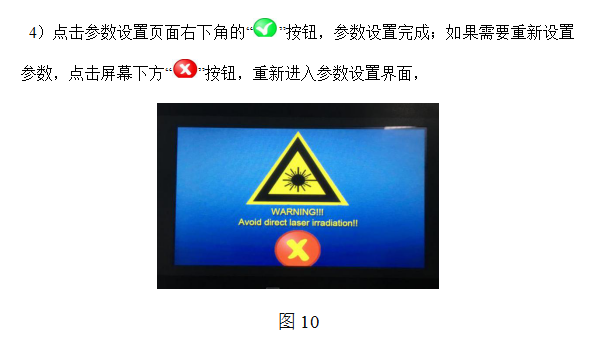

第6步：显示屏控制操作。

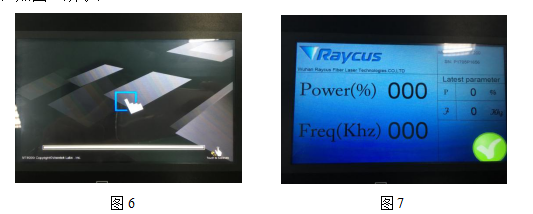

  1）开机页面如图6所示；
  2）进入参数设置页面，Power（%）为百分比功率，Freq（Khz）为频率实际值，如图7所示；

  3）进行参数设置，用手指点击数字出现数字表在选择参数，最后点击Enter确认

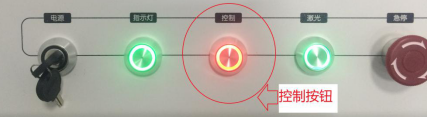

第7步：按下图中的“控制”按钮（注意：为了安全，使用完应第一时间关掉此按钮）。

第8步：将清洗头朝向待清洗工件表面，按下清洗头手柄处的按钮即可进行清洗工作。

第9步：清洗头工作旋钮说明，“Width”调节工作宽度，快速接头为吹气接头注意：为了安全，请务必接上压缩空气来保证出口不会有灰尘进入。

第10步：使用完毕后，按开机反顺序关机。
3.2：清洗机使用中注意事项
1、激光清洗机通电状态下，禁止将激光输出头朝向有人的方位，禁止激光输出头照射高反材料表面（如铜、铝、镜面不锈钢等表面强反射性材料）。
2、按规定穿戴好劳动防护用品,在激光束附近必须佩带符合规定的防护眼镜。
3、激光如果没有正常关机下次开机会处于报警状态，这样会影响激光器使用寿。
  命。开机前检查激光器各功能按钮开关是否复位。
4、开机前检查设备电路是否正常连接，如果没有禁止开机使用。
5、禁止在使用过程中将出光口与清洗表面呈90度直角使用，以免意向设备使用寿命。
6、第一次使用请给水箱加入去离子水或纯净水，水箱里面的水3-6个月更换。

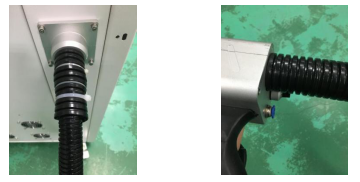

7、禁止弯折波纹管，波纹管弯曲半径≥250mm，以防损伤波纹管内光纤；使用及保存过程中，图所示两处波纹管禁止撞击和过度弯曲。

4质保和售后
4.1 一般保修
所有根据订单或者规格制造的产品发货后，莱盈对在材料和技术上有问题的产品进行维修，并保证在正常使用的情况下符合规格。
莱盈有权选择性的对保质期内的在材料或技术上有问题的产品进行维修或替换，所有在保修期内维修或替换的产品，只有那些特殊问题的产品才能免费保修，莱盈对在正常情况下有问题的产品保修将收取一定的维修费用。
4.2 保修的限定性
那些由于非莱盈人员所造成的篡改、打开、拆离、误装和改良所引起的产品及其零部件（包括光纤）受损；或由那些因误用、疏忽、或事故引起的损坏；或超出规格范围内的使用，不正常安装和保养，滥用或不按照用户手册上的信息和警告使用所造成的损毁均不在保修范围内。客户有责任了解和按照用户手册和操作范围上的操作指示进行操作，因错误的操作所引起的损坏不作保修。附件等零部件不在保修范围内。
在保修范围内，买方若发现问题必须在发现问题之日起31日内书面提出要求，该保修不涉及第三方（包括规定的买方，最终用户或客户），也不包括非莱盈生产的零件，设备或其他产品。


4.3 技术支持及产品维修
本产品除提供外的无其他内置可供使用者维护的配件，故提供配件外的维修均应由莱盈技术人员进行。
产品在使用过程中若出现任何故障应及时通知莱盈技术人员，并予以排故处理。
所有维修和换机产品必须放置在莱盈提供的原装包装箱内，否则因此造成的任何产品损坏，莱盈公司将有权不予免费维修。
当用户您收到莱盈产品时，请及时检查产品是否完整无损，配件是否齐全，若有任何异常情况请及时与承运方和莱盈公司联系。
    莱盈公司将不断开发新的产品。手册中所列出的产品信息，可能会发生改变，恕不另行通知。一切技术参数均以合同条款为准。
以上莱盈公司对于产品的保修及服务条款仅供用户参考，正是服务与保修内容以合同中的条约为准。
